Was zeigen die anderen Strom- und Spannungsmessgeräte an?

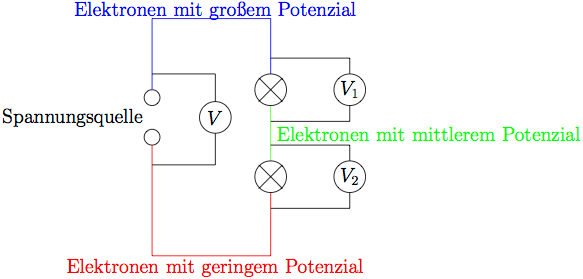

Bild 1: Hier handelt es sich um eine Reihenschaltung zweier Lampen.
Es gilt:
U
1
+
U
2
=
U
ges
Mit den gegebenen Größen ergibt sich für
U
2
=
8 V
.
Bemerkung: Egal, wo man in diesen Stromkreis ein Amperemeter einbauen würde: Die Stromstärke ist im unverzweigten Stromkreis überall gleich groß.
Bild 2: Hier handelt es sich um eine Parallelschaltung zweier Lampen.
Die Spannung an beiden Lampen entspricht der Spannung der Stromquelle. An der Verzweigung teilt sich der Strom allerdings in zwei Teilströme auf, für die gilt:
