Wie hilft das Geodreieck beim Zeichnen von senkrechten und parallelen Linien?

Beim Zeichnen von senkrechten und parallelen Linien hilft einem das Geodreieck. Nutze dabei die vorhandenen Hilfslinien.
Beispiel 1
Zeichne eine Gerade, die senkrecht auf g steht und durch den Punkt P geht.
graphik

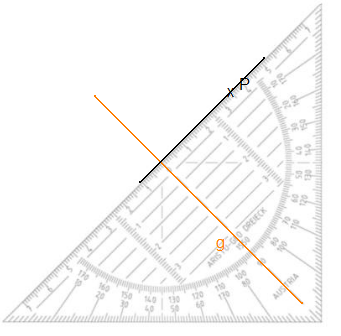

Lösung: Das Geodreieck so anlegen, dass die mittlere Hilfslinie auf g liegt und dann so weit verschieben, dass die zu zeichnende Gerade durch P geht:
graphik
Falls das Geodreieck zu kurz ist, kann man es mit einem Lineal verlängern.
Beispiel 2
Zeichne eine Gerade, die parallel zu g verläuft und durch den Punkt P geht.
graphik

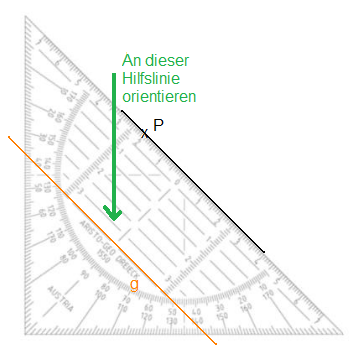

Lösung: Das Geodreieck so anlegen, dass die lange Kante parallel zu g und durch P verläuft. Orientiere dich dabei an der parallelen Hilfslinie, die g am nächsten liegt:
graphik
Falls das Geodreieck zu kurz ist, kann man zunächst eine Hilfsparallele zeichnen, die näher an P liegt und dass Geodreieck dann daran ausrichten.
