Wie misst man einen Winkel mit einem Geodreieck und bestimmt die korrekte Skala?

Achte beim Anlegen des Geodreiecks darauf, dass
  • die Linealkante an einem der beiden Schenkel anliegt,
  • der Nullpunkt auf dem Scheitel ("Knickpunkt") des Winkels liegt und
  • der andere Schenkel durch die Winkelskala verläuft, um einen Wert ablesen zu können (etl. muss man ihn dazu verlängern).
Um von der richtigen Skala abzulesen, kannst du dich
  • entweder daran orientieren, ob der zu messende Winkel kleiner oder größer als 90° ist (also Augenmaß)
  • oder du nimmst die Skala, die beim ersten Schenkel (an den du die Linealkante anlegst) mit 0° beginnt.
Beispiel 1
Miss den Winkel.
graphik
Grobe Abschätzung: ca. 45°.
graphik
Geodreieck falsch angelegt. Linealkante muss an Schenkel anliegen mit Nullpunkt im Scheitel.
graphik
Geodreieck wieder falsch angelegt. Skala auf der falschen Seite.
graphik
Geodreieck richtig angelegt. Lies von der äußeren Skala ab: 33°.
Erläuterung: die innere Skala scheidet aus, da ein Wert von ca. 150° aufgrund der Abschätzung "ca. 45°" nicht in Frage kommt.
Beispiel 2
Gegeben sind die Punkte A(1|2), B(-3|2) und C(3|-4). Zeichne das Dreieck ABC in ein Koordinatensystem ein und miss den Winkel in der Ecke A aus.

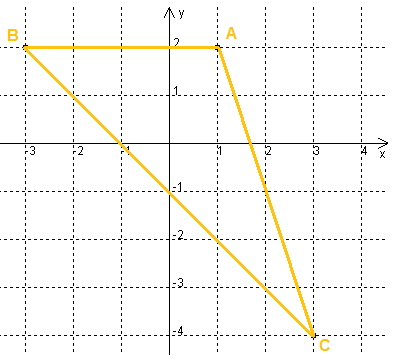

Lösung: Zeichne zunächst das Dreieck in ein Koordinatensystem ein.
graphik
An jeder Ecke liegt ein Winkel vor, der sich mit dem Geodreick ausmessen lässt. Der Winkel α (im Punkt A) beträgt demnach etwa 108°. Ebenso können die anderen beiden Winkel ausgemessen werden (hier aber nicht verlangt).
graphik
